MXL2
Il potente dash logger per tutti i racers
MXL2 è il nuovo cruscotto progettato per acquisire e visualizzare tutti i dati richiesti in ogni situazione dai più diversi tipi di utilizzatore. Il prodotto - e il suo software - sono stati pensati con l'obiettivo di rendere la configurazione e l'utilizzo estremamente facili e intuitivi sia per l'amatore che per il racer professionista.
Dati provenienti da molteplici fonti
MXL2 fornisce dati provenienti dalla centralina motore, dall'accelerometro e dal giroscopio integrati, dal Modulo GPS09 incluso nel kit, oltre che da input analogici/digitali e canali matematici predefiniti. Le prestazioni e la quantità di informazioni acquisite possono essere ulteriormente aumentate aggiungendo fino a otto moduli di espansione.
Clicca le icone per saperne di più:

CAN output
Con questa funzione è possibile
inviare messaggi a una rete CAN
per ampliare la gamma di comandi del veicolo.
Pagine configurabili
E' possibile configurare un massimo
di otto differenti pagine personalizzate,
attingendo a un'ampia selezione di stili grafici,
definendo quali dati visualizzare e le
loro unità di misura e i relativi fondi scala.
Ecco alcuni esempi di pagine
con 1, 2, 3 o 4 tipi di dati diversi.
Display a cristalli liquidi ad elevato contrasto
MXL2 è fornito di un display LCD ad elevato contrasto,
con un rapporto di luminosità bianco/nero doppio
rispetto al modello precedente e una parte grafica
che consente grande flessibilità nella visualizzazione
dei dati e degli alert.
MXL2 ha una retroilluminazione a due colori,
bianco o rosso, che può essere configurata dall'utente.
Grazie al sensore di luce incorporato,
la brillantezza è sempre la migliore possibile
in ogni situazione.
Segnali di allarme flessibili
Sei LED RGB di allarme completamente configurabili: potete scegliere i colori e le condizioni di attivazione, se l'accensione deve essere fissa o intermittente (con la relativa frequenza) e potete anche definire le priorità di allarme. Si possono configurare in modo che si accendano/spengano seguendo input analogici o digitali, valori provenienti dalla centralina o dalle espansioni, dal GPS o dai canali matematici.
E' anche possibile associare a un particolare evento, oltre all'accensione del LED, un messaggio e un output digitale.
Due output digitali
MXL2 dispone di due output digitali,
ciascuno dei quali può gestire un comando
da 1 A: essi possono essere accesi/spenti
in dipendenza di input analogici, digitali
o provenienti dalle linee CAN.
Grazie ai due digital output è possibile
gestire automaticamente sistemi esterni,
come p. es. accendere/spegnere spie addizionali,
attivare/disattivare una ventola di raffreddamento
o una pompa di circolazione in corrispondenza
di un determinato evento.
Shift light integrate individualmente configurabili
Le shift light integrate erano una delle caratteristiche dell'MXL.
MXL2 presenta una batteria di 10 shift light
con LED ulteriormente migliorata:
i LED RGB sono configurabili singolarmente dall'utente,
che ne può scegliere il colore e la configurazione
anche per ogni marcia.
Espandi il sistema al crescere delle tue esigenze
E' possibile aggiungere a MXL2 via CAN-bus fino a otto moduli di espansione per incrementare le prestazioni e la quantità di dati acquisiti:
Modulo GPS09
Grazie al Modulo GPS09 e al software RaceStudio 3, puoi immediatamente ottenere i tempi sul giro e tutti i dati necessari per la messa a punto del motore, migliorando la tua tecnica di guida.
GPS08 Module
Channel Expansion
Permette di aggiungere 4 canali analogici 0-5Volt.
Channel Expansion
TC Hub
Permette di aggiungere 4 termocoppie K.
TC Hub
LCU-One CAN
Controller lambda Wide band LCU-One, dotato di sonda: trasmette tutte le informazioni su rapporto Air/Fuel, valore lambda e temperatura gas di scarico facilitando la messa a punto del vostro motore.
LCU-One CAN
Telecamere SmartyCam HD
Le potentissime on-board camera che leggono i dati dal vostro sistema e li sovrappongono in automatico sul video.
SmartyCam HD Rev.2

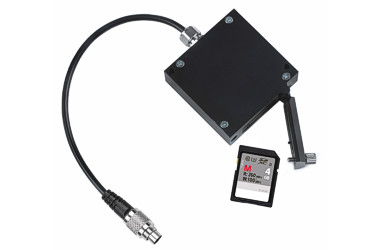

Memory Module
E' un compatto supporto per schede SD che può essere collegato al vostro logger AiM per registrare i dati durante le sessioni in pista.
Memory Module

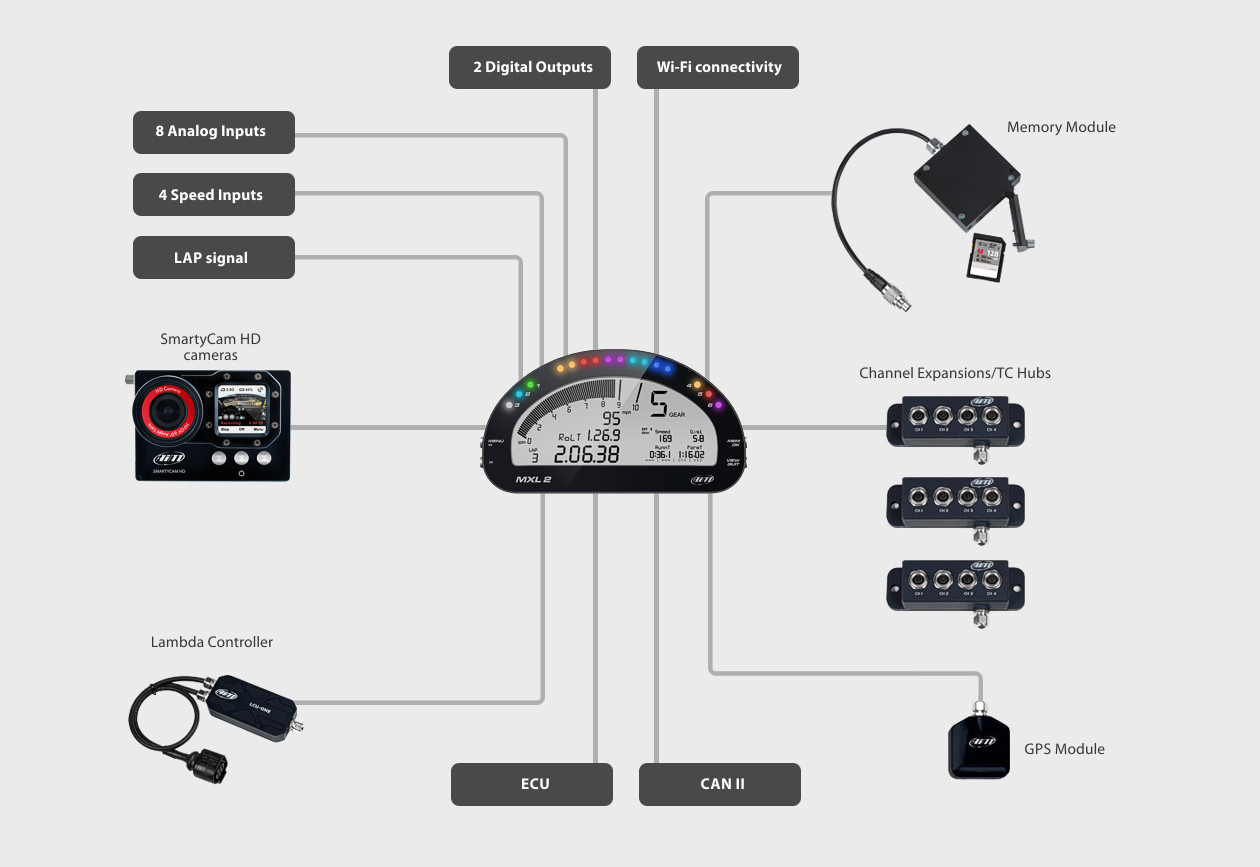

Esempi di connessione
Questi sono solo alcuni dei moduli di espansioni che possono essere aggiunti via CAN Bus a MXL2 per aumentarne le prestazioni e la quantità di dati acquisiti:
RaceStudio 3,
il software tuttofare
RaceStudio 3 è il cuore del vostro MXL2 e gestisce tutte le attività relative a:
Configurazione
Con RaceStudio 3 potete creare, modificare, cancellare, importare ed esportare configurazioni con tutti i canali, i driver della centralina, i canali matematici, le pagine di visualizzazione, gli output digitali, gli allarmi, le shift light e tutte le espansioni desiderate. Potete gestire anche le mappe di tutti i vostri circuiti preferiti e confrontare due giri sulla stessa pista guardando i filmati registrati dalle telecamere SmartyCam HD e GP HD.
AiM LearnFast E-training Series
Segui le nostre guide sull'utilizzo di RS3 Configurazione (in inglese): Parte 1 - Parte 2
Analisi
Tutti i dati acquisiti con MXL2 e scaricati sul vostro PC potranno essere analizzati a fondo con RaceStudio 3: grafici, istogrammi e tabelle saranno lo strumento che vi aiuterà a studiare le vostre prestazioni, in modo da evitare di ripetere gli errori commessi e migliorarvi sempre più.
Wi-Fi connectivity
Configurate, calibrate e scaricate
i vostri dati in modalità wireless
con una connessione s WiFi 802.11
assolutamente sicura.
